PANEL FINAL (Entrega Diciembre).

Para la entrega de diciembre, además de la realización del artefacto 5, he realizado un panel recopilatorio de todo lo realizado hasta el momento además de una explicación más a fondo de este último trabajo.

En el he incluido perspectivas de la maqueta, y de las distintas pruebas que realicé con hilos. Además hay un estudio del movimiento del gusano según el movimiento del círculo correspondiente al mecansimo.

A continuación dicho panel:

QUINTO ARTEFACTO.

Tras el experimento fallido del prototipo 4, ya tenía claro qué debia realizar con los hilos para que el gusano se pudiera mover sin necesidad de pesos. Esta es una de las cosas que he aplicado a esta maqueta definitiva.

Además, el experimento de cambio de material no fue convincente, y por tanto voy a seguir trabajando con el gusano de papel, aunque, en este caso, voy a cambiar el papel a cartulina para tener mayor resistencia.

Otro reto a cumplir consistía en que fuera apreciable el movimiento desde todas las caras. Este reto se me planteó en el prototipo 3, en el cual, si nos vamos a las imágenes, podemos apreciar que en los laterales, donde se encuentran colocados los cáncamos del plano horizontal, hay un elemento que no permite la visión lateralmente, y la gente de la clase no pudo verlo bien porque no se apreciaba desde donde estaban ellos.
Para ello se podría haber realizado dos cosas:
  • Realizar los laterales de cristal, metacrilato o algún material transparente y manteniendo la forma que posee la maqueta del artefacto 3.
  • Modificar la colocación de esos cáncamos de tal forma que en el lugar donde en el artefacto 3 está colocado el plano horizontal, no haya nada.
Como el primer caso consistía solo en cambiar el material, he optado por la opción 2.

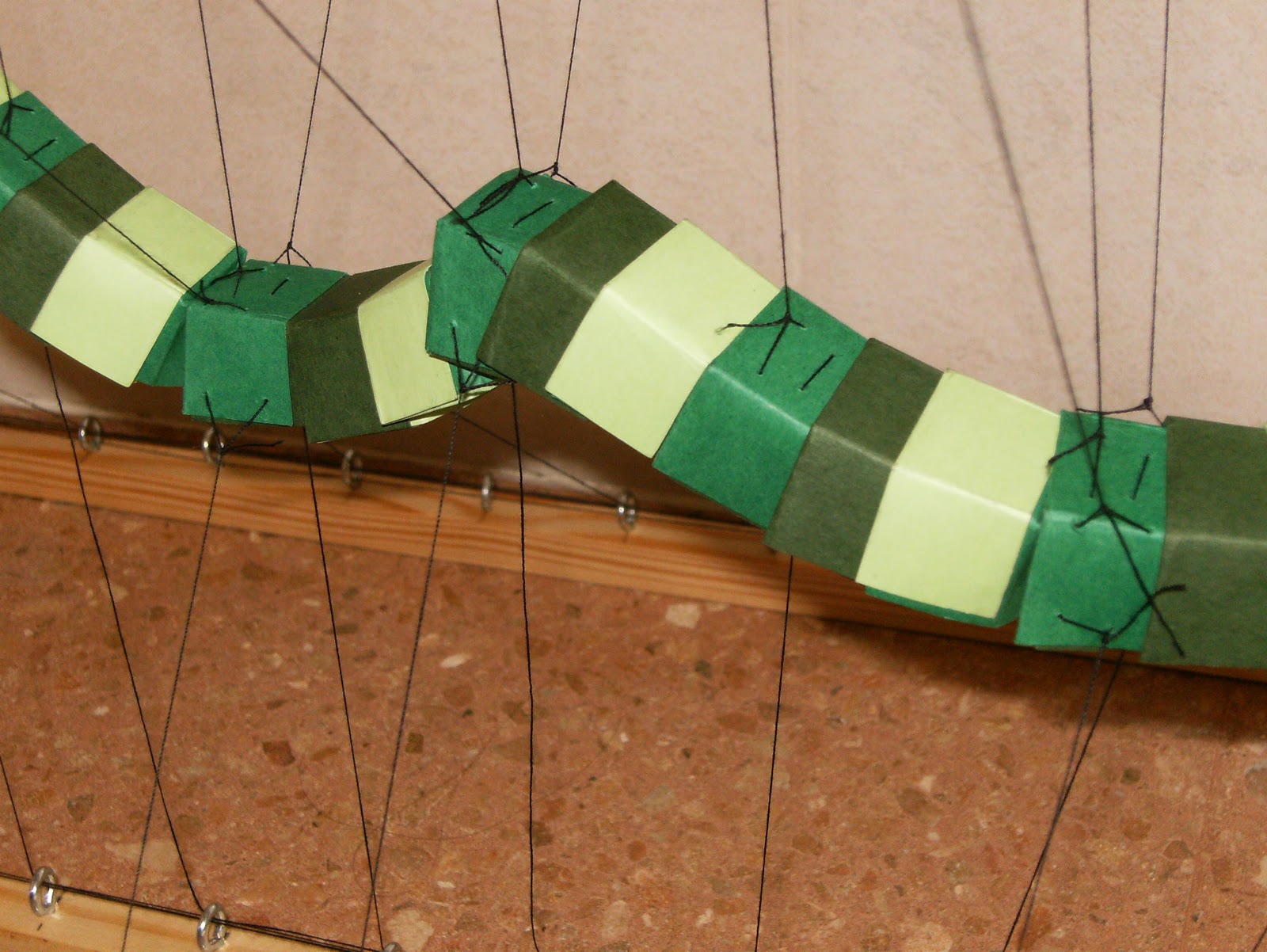

He conseguido esa ausencia del plano horizontal cambiando dicho plano por dos planos diagonales. Tal y como se puede apreciar en las siguientes imágenes:












Además el movimiento lo podemos entender mejor con el siguiente video:



Ahora, observando la maqueta y conseguidos todos mis objetivos para esta semana, he observado que, si ubiera realizado las diagonales independientes y con menos rozamiento, quizás ubiera funcionado mejor y costaría menos de mover. Pero aun así, son mejoras insignifacantes.

viernes, 26 de noviembre de 2010

CUARTO ARTEFACTO.

Después de realizar el prototipo 3, se me propone un reto: conseguir que el gusano se mueva tanto horizontalmente como verticalmente sin necesidad de pesos.
 Para ello he pensado que, si uno los extremos de cada hilo en el círculo donde se establece el movimiento, cuando uno se estire, el otro se aflojará y por tanto funcionará.
Además, el papel es demasiado debil quizás, y por ello también en clase se me ha propuesto intentar volver a cambiar de material.

En el prototipo cuatro he intentado  realizar dicho mecanismo sin pesos (realizado en un único plano, ya que si funciona en un plano, funciona en los dos) con el plus de cambiar el material.

En cuanto al cambio de material, se me ocurrió, en vez de realizar un elemento continuo que formara el gusano, formar elementos independientes, sin unión, pero que se movieran en relación con el resto. De ahí partió la idea de realizar el esqueleto del gusano, con círculos y para ello se utilizaron aros de cortina pintados de blanco y que posteriormente, como veremos en las imagenes inferiores, se les dió un acabado con pintura luminiscente.

En cuanto al mecanismo, una vez pasados todos los hilos, que son muchos más que en el resto de maquetas (ya que se tenía que poner un hilo para cada aro), a la hora de realizar la unión entre los hilos, la realicé antes de hora y ya no podía desacer los nudos, tenía que volver a cambiarlo, por tanto, y antes de destrozar esa prueba, he comenzado a realizar otra, sabiendo ya como debo hacerlo.

Aquí vienen las fotos:







lunes, 22 de noviembre de 2010

PANEL RECOPILATORIO.

Como recopilación a todo lo realizado hasta el momento, se ha realizado un Panel A1 con todo el estudio material realizado hasta el prototipo 3, incluyendo la referencia de Reuben Margolín y el estudio correspondiente del gusano.

viernes, 19 de noviembre de 2010

TERCER ARTEFACTO.

Una vez conseguidos el movimiento en el plano vertical y el movimiento en el plano horizontal, he intentado unirlos en una misma maqueta con dos mecanismos independientes.

El problema de los pesos sigue sin resolverse y además se añade el problema de que el papel es más ligero que la cadena y por tanto también necesitamos pesos para crear el movimiento vertical, es decir, ahora tenemos dos movimientos independientes y dos zonas de peso, una para cada movimiento.

Los movimientos se pueden realizar simultaneamente y únicamente uno, como se quiera. Además, se ha pintado toda la estructura de negro para que se vea lo menos posible los llaveros del plano vertical.

A continuación se muestran unas imágenes:












Además hemos realizado un video para que se vea el movimiento:

viernes, 12 de noviembre de 2010

SEGUNDO ARTEFACTO.

En el segundo artefacto pretendo conseguir el movimiento en el plano horizontal con el mismo mecanismo que el del primer artefacto. Además en él se intenta mejorar el material del propio gusano, utilizando papel, tal y como ya hemos dicho en la entrada anterior.

En este artefacto nos surge un nuevo problema, el elemento, por su propio peso cae, y debemos hacer un elemento que se mantenga en el aire siendo aguantado por uno de sus lados. Por tanto, como la unión está realizada por hilos, el gusano toca el suelo de la caja contenedora.

Para solucionar este problema nos ha tocado unir el gusano por ambos laterales. Pero, si lo unimos no podremos realizar el movimiento. Por ello se hace uso de unos pesos (en este caso se utilizan llaveros y otra cadena), que actúan como peso y dejan al gusano en suspensión.

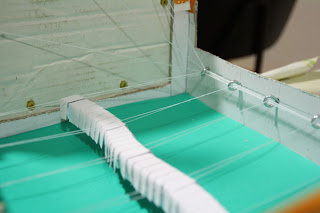

A continuación, para tener una idea más visual, coloco las siguientes imágenes:















jueves, 4 de noviembre de 2010

ESTUDIO DE MATERIALES.

Para modificar el material que forma el gusano, debemos cambiar la cadena por un elemento más ligero, flexible, y que pueda darme bastante manejabilidad.
Como ya hemos visto en el segundo video del curso, la papiroflexia es algo que siempre me ha gustado y por tanto, y conociendo el modo de realizar un gusano o una serpiente de papel, elegimos este material como sustitutivo de la cadena.

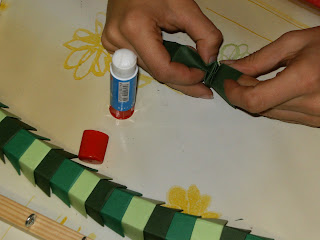

El gusano de papel se realiza por medio de la unión de una serie de módulos de papel que se realizan tal y como se puede observar en el siguiente panel:


Además, podemos ver como queda el gusano finalmente en el segundo artefacto, que es donde lo ponemos en práctica. Tal y como veremos a continuación.
